复合土工膜标准化施工如何保障调蓄工程全周期安全？

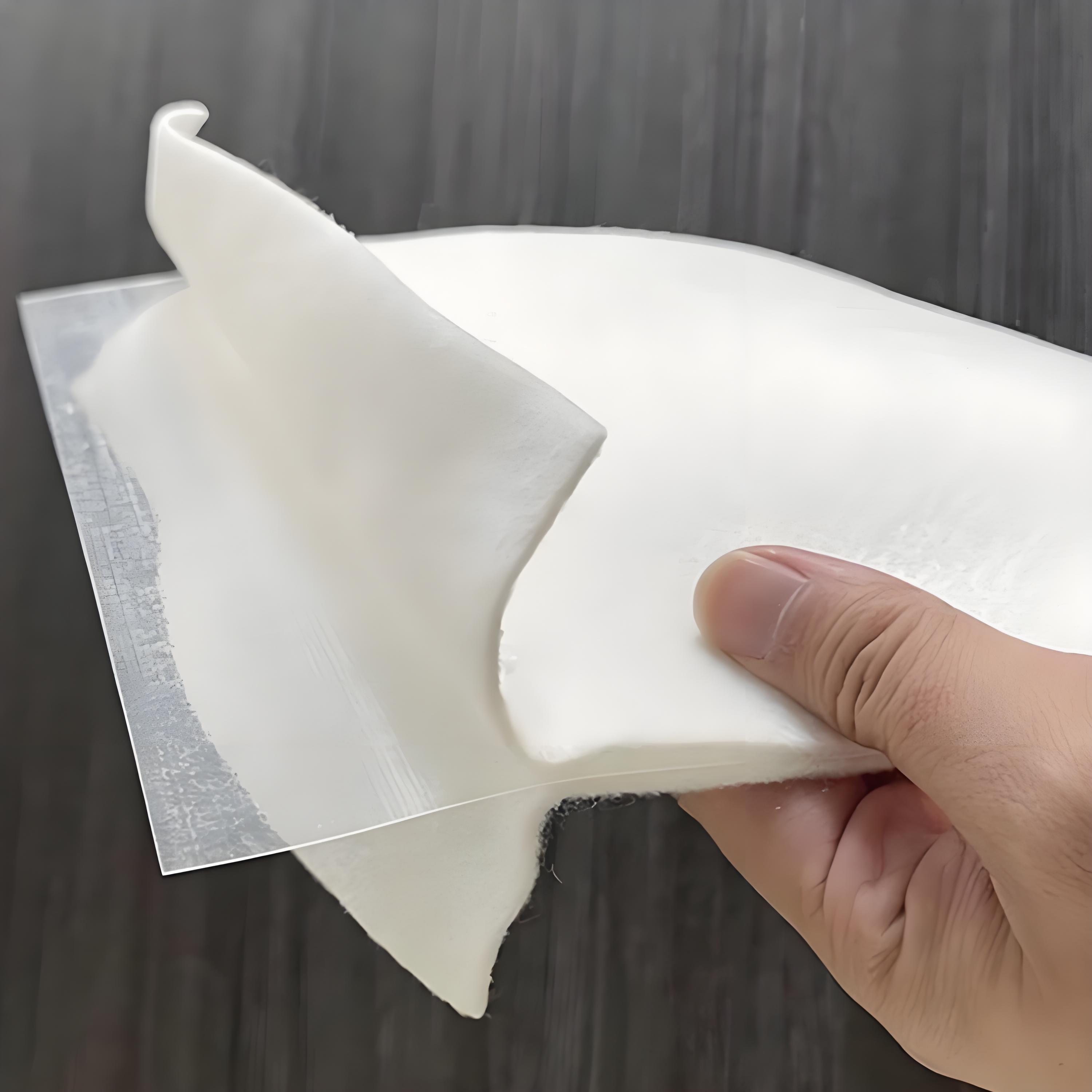

调蓄水池复合土工膜防渗可靠性的核心，在于材料性能与施工管控的 “软硬协同”。需将材料准入、基底处理、铺设焊接、成品检测、成品防护全流程纳入标准化管控体系，构建闭环管理链条，从源头消除人为误差与技术隐患，打造全周期可量化、可追溯的标准化施工框架，筑牢调蓄工程长效防渗屏障。 1. 材料选型标准化：源头把控，精准适配 调蓄水池防渗工程需以 “环境精准适配 + 性能冗余设计” 为核心准则，严控材料源头质量： 西北极端环境专用：选用 2.0mm 厚 HDPE 膜（低温脆化温度≤-70℃），抵御冻裂风险；力学指标上浮 20%（断裂强度≥30kN/m、穿刺强度≥400N），强化结构稳定性； 耐久性升级：添加 2% 炭黑 + 0.5% 抗氧剂改性，使用寿命延长 5 倍； 供应商准入门槛：需具备 3 项以上同类工程业绩，材料性能变异系数（CV 值）≤5%，实现安全与经济性的精准平衡。 2. 基面处理标准化：刚柔相济，风险可控 西北调蓄工程基面处理遵循 “强度与变形协调” 原则，将地质风险转化为可控参数： 核心指标量化：平整度偏差≤±2cm/m²（超标区域双层找平），压实度≥95%，含水率控制在 12%~18%（超标时掺 5% 石灰改良），0~30cm 深度杂物残留≤0.5kg/m²； 养护与复检：处理后 48h 内保湿养护，雨后 6h 复测回弹模量≥80MPa，推动防渗体系由被动适应转向主动承载。 3. 铺设施工标准化：工艺刚性，误差归零 以 “参数量化 + 工艺固化” 管控施工变量，实现防渗性能极致化： 科学铺设：沿水流方向采用 “蛇形退铺” 法，单幅长度≤50m，减少 40% 接头数量；人工牵引配合张力计，控制松弛率≤2%，规避应力集中； 节点强化：池壁螺栓加密至 1.5m 间距（抗拔力≥3.5kN），池底双层压重防上浮；阴阳角圆弧半径≥30cm，穿墙管采用 “三明治” 包裹工艺，抗渗压力达 0.3MPa。 4. 焊接检测标准化：微米级精度，极致防渗 以 “全流程检测 + 分级管控” 确保焊缝质量，实现近乎零缺陷： 焊接参数固化：双轨焊机温度 280~300℃（波动≤±5℃），焊接速度 1.5~2.5m/min（误差≤±0.2m/min），焊前膜面含水率降至 0.1% 以下； 三重检测体系：真空盒检测（-55kPa 压降≤10%）、充气保压检测（0.15MPa/5min 压降≤2%）、电火花检测（55kV 放电电压）； 瑕疵修复：按面积分级修补，补焊强度≥母材 90%，最终焊缝合格率达 98.6%。 5. 成品保护标准化：全周期防御，零缺陷交付 构建 “全期限、立体化” 成品保护体系，保障防渗效果长效稳定： 即时防护：焊接后 24h 内覆盖 500g/m² 土工布 + 20cm 中粗砂，划痕密度降幅达 97.5%； 施工管控：回填区设 1m 安全禁区，铺设钢板路，设备限速 3km/h（爬坡角≥15°）； 智能监测：应力监测系统在 3% 拉伸率时自动预警，提前 40% 介入干预；回填前无人机红外面扫全域，0.5mm² 级破损即时修复，最终成品完好率达 99.97%。
